上海吉邁閥門制造有限公司主要生產≦Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥≧也是國內閘閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！

【產品說明】

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為不銹鋼、硬質合金，工作壓力 4.0~6.3MPa，閥體材料為碳素鋼（Z40H-40~63 Z40H-40Q Z40Y-40~63）、鉻鉬鋼（Z40Y-40I~63I）、鉻鎳鈦不銹鋼（Z40W-40P）、鉻鎳鉬鈦不銹鋼（Z40Y-40R）的閘閥。

【產品性能參數】

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z40H-40	40	4.0	≤ 425	水、蒸汽、油品
Z40H-63	63	6.3
Z40H-40Q	40	4.0
Z40Y-40	40	4.0
Z40Y-63	63	6.3
Z40Y-40I	40	4.0	≤ 550	蒸汽、油品
Z40Y-63I	63	6.3
Z40W-40P	40	4.0	≤ 150	弱腐蝕性介質
Z40W-40P	40	4.0
Z40Y-40R	40	4.0		腐蝕性介質
Z40Y-40R	40	4.0

返回頁首 ⇑

【產品零部件材料】

Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閘桿	密封面	填料
Z40H-40	碳素鋼	鉻不銹鋼	堆焊鐵基合金	石棉石墨或柔性石棉
Z40H-63
Z40H-40Q
Z40Y-40			堆焊硬質合金
Z40Y-63
Z40Y-40I	鉻鉬鋼	鉻鉬鋼	堆焊鐵基合金	石棉石墨或柔性石墨
Z40Y-63I
Z40W-40P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	本體材料	聚四氟乙烯
Z40W-40P			堆焊硬質合金
Z40Y-40R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料
Z40Y-40R			堆焊硬質合金

返回頁首 ⇑

【產品外形及結構尺寸 (PN40)】

Z40H、Z40Y、Z40W 型 (PN40) 鋼制楔式閘閥外形及結構尺寸

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
20	150	105	75	55	51	16	4×ø14	256	438	240	29
25	160	115	85	65	58	16	4×ø14	275	452	240	33
32	180	135	100	78	66	18	4×ø18	285	530	280	46
40	200	145	110	85	76	18	4×ø18	320	620	320	63
50	250	160	125	100	88	20	4×ø18	371	438	240
65	280	180	145	120	110	22	8×ø18	393	452	240
80	310	195	160	135	121	22	8×ø18	455	530	280
100	350	230	190	160	150	24	8×ø23	551	620	320
125	400	270	220	188	176	28	8×ø25	634	765	360
150	450	300	250	218	204	30	8×ø25	708	845	360
200	550	375	320	282	260	38	12×ø30	858	1041	400
250	650	445	385	345	313	42	12×ø34	1015	1244	450
300	750	510	450	408	364	46	16×ø34	1145	1474	560
350	850	570	510	465	422	52	16×ø34	1280	1663	640
400	950	655	585	535	474	58	16×ø41	1450	1886	720	849

返回頁首 ⇑

【產品外形及結構尺寸 (PN63)】

Z40H、Z40Y、Z40W 型 (PN63) 鋼制楔式閘閥外形及結構尺寸

DN	L	D	D1	D2	D8	b	z×ød	H	H1	D0	重量 / kg
25	210	135	100	78	58	22	4×ø18	310	—	—	10
32	230	150	110	82	66	24	4×ø23	320	—	—	14
40	240	165	125	95	76	24	4×ø23	360	—	—	37
50	250	175	135	105	88	26	4×ø23	371	438	280	34
65	280	200	160	130	110	28	8×ø23	393	473	280	43
80	310	210	170	140	121	30	8×ø23	455	550	320	60
100	350	250	200	168	150	32	8×ø25	551	669	360	89
125	400	295	240	202	175	36	8×ø30	628	772	400	140
150	450	340	280	240	204	38	8×ø34	718	893	450	207
200	550	405	345	300	260	44	12×ø34	873	1100	560	327
250	650	470	400	352	313	48	12×ø41	1050	1332	640	467
300	750	530	460	412	364	54	16×ø41	1470	1804	640	590
350	850	595	525	475	474	60	16×ø41	—	—	—	—

返回頁首 ⇑

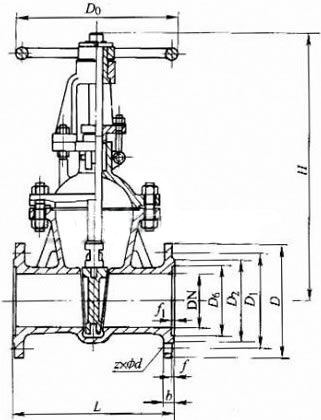

【產品外形及結構尺寸示意圖】

返回頁首 ⇑



訂貨提供產品參數：Z40H、Z40Y、Z40W 型 PN40、PN63 鋼制楔式閘閥

①產品使用介質

②產品工作溫度

③產品連接方式

④產品使用壓力

⑤產品是否帶附件以便我們選型報價

⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。

⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。

專業制造、專業服務，吉邁為你創造更多價值

不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：

產品標準

產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。

售前服務

產品介紹，技術交流，非標產品設計，疑難解答

售中服務

1. 守信合同，保證及時供貨，隨時保持與客戶聯系
2. 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。

售后服務

1. 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
2. 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
3. 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
4. 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量

訂貨流程

1. 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
2. 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3. 具體商定：交貨期、特殊要求等事宜。

訂貨須知

1. 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
   1. 結構長度
   2. 連接形式
   3. 公稱直徑、全通徑、縮徑、管道尺寸
   4. 運用介質及溫度、壓力范圍
   5. 實驗、檢驗標準及其他要求
2. 本場可根據客戶特殊要求配置各類驅動裝置。
3. 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
