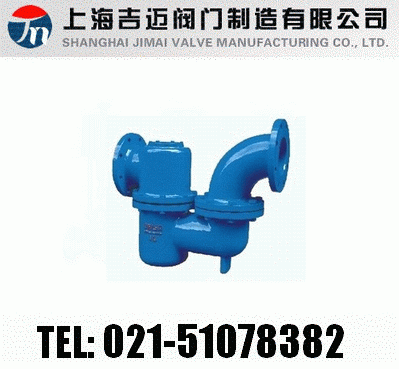

F43X-10雙封自凈式防逆水封閥 |
|
 |
| |
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！ |
|
|
銷售：021-51078382
傳真：021-51079323
技術：021-51078382 |
|
|
|
|
上海吉邁閥門制造有限公司主要生產≦F43X-10雙封自凈式防逆水封閥≧也是國內水力控制閥生產商之一。我公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將為您提供較優質的服務！
【 產品概述 】
|
|
|
F43X-10雙封自凈式防逆水封閥是我公司技術人員研制開發的較新產品，主要應用于清蓄水池溢流管道上，平時因閥內有水封可阻止下水道臭氣進入清水池，因大雨或下水道堵塞等造成雨污水管水位增高時可阻止污水倒流清水池，是良好的供水衛生保護裝置。
|
|
【 性能特點 】
|
|
F43X-10雙封自凈式防逆水封閥結構簡單，溢流順暢無阻，具有雙重水封作用，阻隔臭氣及污水倒灌，性能可靠，效果良好，且污水倒灌時所帶雜物不影響密封性能。
|
|

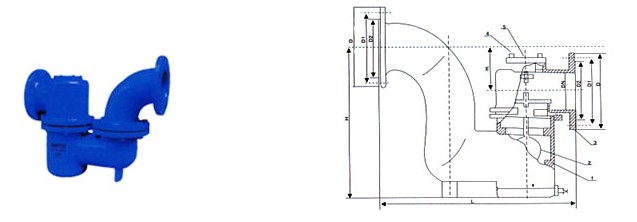

【 結構圖 】
|
1- 閥體 2- 浮球蓋板組件 3- 閥蓋 4- 不銹鋼檢修螺栓 5- 檢修蓋
|
|
|
|
|
|
|
|
|
【 工作原理 】
|
|
F43X-1.0T防逆水封閥主要由帶存水彎的閥體及浮球蓋板組件等組成，帶浮球的蓋板蓋在閥體的密封閥座上，將閥腔分成內外兩部分，內腔為清水部分，外腔通排水管道，當內腔充滿清水時．因位于內腔的浮球作用，蓋板壓力降低，易于開啟通流。溢流停止后，蓋板可白行復位．蓋嚴閥座，從而可嚴格阻斷臭氣及污水倒灌。如果水池進水口浮球閥關閉良好，數年不溢流，閥腔無水，浮球可加重蓋板重量，更好地蓋嚴閥座，同樣可嚴格阻隔臭氣及防止雨、污水倒灌清水池。如果污水進入閥體外腔，所帶雜物僅能粘附在蓋板外表面，不影響蓋板封嚴閥座。故該防逆水封閥工作可靠，效果好，不易出故障。且當有雜物沉淀時．下次溢流時可自動沖出閥體。
|
|
【 安裝尺寸 】
|
|
DN
|
D
|
D1
|
D2
|
L
|
H
|
HO
|
|
80
|
200
|
160
|
135
|
500
|
380
|
85
|
|
100
|
220
|
180
|
155
|
560
|
420
|
85
|
|
150
|
285
|
240
|
210
|
690
|
510
|
85
|
|
200
|
340
|
295
|
265
|
825
|
600
|
95
|
|
250
|
395
|
350
|
320
|
945
|
700
|
95
|
|
300
|
445
|
400
|
368
|
1065
|
795
|
95
|
|
400
|
565
|
515
|
480
|
1308
|
930
|
100
|
|
500
|
670
|
620
|
582
|
-1531
|
1080
|
100
|
|
600
|
780
|
725
|
682
|
1770
|
1250
|
100
|
|
700
|
895
|
840
|
794
|
2013
|
1440
|
120
|
|
800
|
1015
|
950
|
901
|
2246
|
1610
|
120
|
|
900
|
1115
|
1050
|
101O
|
2450
|
1810
|
120
|
|
1000
|
1230
|
1160
|
1110
|
2695
|
1940
|
120
|
|
1200
|
1455
|
1380
|
1320
|
2700
|
1780
|
140
|
|
1400
|
1675
|
1590
|
1530
|
3100
|
2080
|
140
|
|
|
【 特別提示 】
|
|
1、本防逆水封閥裝于清水池溢流管上，以前的防逆水封閥（圖2）及存水彎（圖3）或溢流井（圖4）在閥內無水時，均不能阻隔臭氣進入清水池，而當清水池進口浮球鞋閥很好時，尤其是新建水池，往往很少溢流甚至數年無溢流，因而，上述三種裝置均不能防止下水道臭氣進入清水池，而本防逆水封閥的蓋板浮球結構則可無論是否有水均可阻隔臭氣，保持清水池良好的衛生狀況。
|
|
|
2、上述三種防逆水封置，當雨、污水倒灌時，均易產生泥沙沉淀和淤積，無自凈功能或自凈能力很弱，后兩種且無防逆作用，僅有水封本防逆水封閥則具有防淤自凈能力，工作安全可靠。
|
|
【 安裝及使用說明 】
|
|
▲ 1、防逆水封閥一般安裝在清水池溢流管上，并徹窨井保護。 ▲ 2、本閥應按進出水管方向水平安裝，不得堅直或超過45℃傾斜安裝，以免影響閥門蓋板自動密封效果�！�3、防逆水封閥前后均無需安裝檢修閥門，如需檢修，，可在清水池不溢流時進行�！� 4、防逆水封閥防雜物污染能力甚強，一般無需檢修，但需每隔兩至三年檢查一次閥芯是否動作靈活，有無雜物影響密封。 ▲ 5、檢查時，只需打開閥頂部防護罩，用手拉動閥芯并自由放下即可。
|
訂貨提供產品參數：F43X-10雙封自凈式防逆水封閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
專業制造、專業服務，吉邁為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是吉邁永恒的主題。吉邁嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 吉邁產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高吉邁的服務質量
訂貨流程
- 客戶采購清單請傳真至 021-51079323，或來電咨詢 021-51078382。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
|
|
