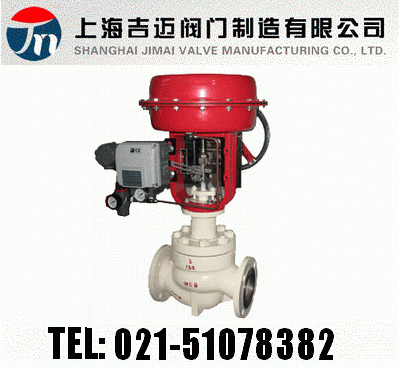

HLC小口徑套筒單座調節閥
【HLC小口徑套筒單座調節閥-產品說明】
HLC小口徑套筒單座調節閥是一種高性能的單座調節閥，適用于液體壓差超過3MPa的高壓差場合。堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。閥體呈S流線型的通道，壓降損失小，流量大，可調范圍廣。
調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。
【HLC小口徑套筒單座調節閥-主要技術參數】
閥 體
型 式 直通單座套筒式鑄造球型閥
公稱通徑 20、25mm
公稱壓力 ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
連接型式 法蘭式：FF、RF、RJ 和 LG
標準按 ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面 焊接式：嵌接焊 SW
材 料 HT200 ZG25 ZG1Cr18Ni9
ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo
或 SCPH21 SCPH61 Ti
上 閥 蓋
常 溫 型 （P）：-17~+230℃
伸長 I 型（E1）：-45~-17℃,+230~+566℃
伸長 II 型（E2）：整體式（E2I）：-100~-45℃
焊接式（E2W）：-196~-100℃
壓蓋型式 螺栓壓緊式
填 料
V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。
閥內組件
閥芯型式 單座套筒式柱塞閥芯。
流量特性 等百分比（%）和線性（L）（金屬閥座）參考圖 1、2
套筒型式 分離式套筒
材 料 17-4PH 0Cr17Ni12Mo2
執行機構
型 式 HA 多彈簧式薄膜執行機構
膜片材料 乙丙橡膠夾尼龍 彈簧范圍 0.02~0.10,0.08~0.24MPa 供氣壓力 0.14,0.16, 0.28MPa 氣源接頭 Rc 1/4
環境溫度 -30~+70℃
閥作用型式 氣——開式或氣——關式
附 件 定位器、手輪機構、氣動閥位傳送器。
性 能
泄 漏 量符合標準 ANSI B16.104 IV 標準級,小于額定的 Cv 的 0.01%
回 差 1%（帶定位器） 3%（不帶定位器）
線 性
±1%（帶定位器）±5%（不帶定位器）
備注：采用標準的 V 型聚四氟乙烯填料。
可調范圍 50∶1(Cv≥0.25)或 30∶1(Cv≤0.16)
【HLC小口徑套筒單座調節閥-法蘭距】
|
公稱
通徑
|
A
|
|
ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN 1.6 MPa
|
JIS
16K
RF
|
ANSI 300
JIS 20,30K RF
PN 4.0MPa
|
ANSI 600
JIS 40K RF
PN6.4 MPa
|
ANSI
150
RJ
|
ANSI
300
RJ
|
ANSI
600
RJ
|
JIS
20K
LG
|
JIS
30K
LG
|
ANSI
300
LG
|
ANSI
600
SW,BW
|
|
20
|
184
|
190
|
194
|
206
|
|
206
|
206
|
198
|
208
|
203
|
206
|
|
25
|
184
|
193
|
197
|
210
|
197
|
210
|
210
|
198
|
212
|
206
|
210
|
【HLC小口徑套筒單座調節閥-主要外形尺寸】
|
執行
機構
|
H
|
φB
|
C
|
E
|
|
P
|
E1
|
E2
|
|
E21
|
E2W
|
|
HA2D、R
|
450
|
600
|
760
|
975
|
267
|
281
|
40
|
備注：P=常溫型，E1=伸長 I 型，E2=伸長 II 型，E21=整體式，E2W=焊接式
【HLC小口徑套筒單座調節閥-重量】
|
連接
形式
|
公稱壓力
|
P
|
E1
|
E2
|
|
E21
|
E2W
|
|
法蘭式
|
ANSI 125 150
JIS 10K
|
23
|
25
|
28
|
33
|
|
ANAI 300 600
JIS 16 20 30 40
|
24
|
26
|
29
|
34
|
|
焊接 SW
|
21
|
23
|
26
|
31
|
訂貨提供產品參數：HLC小口徑套筒單座調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
